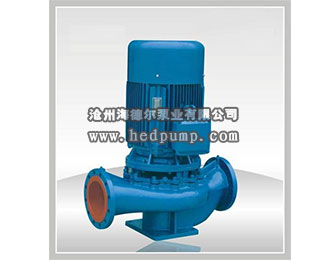

ISG型立式管道泵
一. ISG立式管道離心泵性能范圍
流量范圍：15-500mm
揚程范圍：7-150m
驅動方式：電機驅動
材質：鑄鐵、201、304、316、316L不銹鋼
密封方式：機械密封
電機選配：普通電機、電機、變頻電機
二. ISG立式管道離心泵產品概述:
ISG立式管道離心泵，是本單位科技人員聯合國內水泵專家選用水力模型，采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。同時根據使用溫度、介質等不同在ISG型基礎上派出適用熱水、高溫、腐蝕性化工泵、油泵。該系列產品具有節能、噪音低、性能等優點。

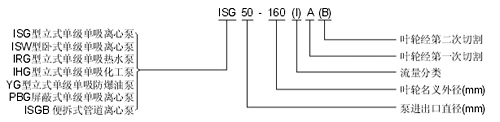

三. ISG立式管道離心泵型號定義
|

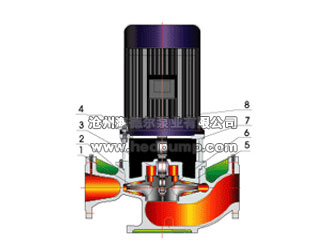

序號 |
部件名稱 |
序號 |
部件名稱 |
|
|
1 |
葉輪 |
5 |
端蓋 |
|
|
2 |
泵體 |
6 |
葉輪螺母 |
|
|
3 |
機械密封 |
7 |
泵軸 |
|
|
4 |
擋水圈 |
8 |
電機 |
五.ISG立式管道離心泵產品特點:
1. 泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2. 葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能地平衡泵運轉產生的徑向和軸向負荷，從而了泵的運行平穩，振動小、噪音低。
3. 軸封采用機械密封或機械密封組合，采用鈦合金密封環、中型機械密封和采用硬質合金材質，密封，能地延長機械密封的使用壽命。
4. 安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5. 可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6. 可根據管路布置的要求采用泵的豎式和橫式安裝。
六. ISG立式管道離心泵工作條件
1. 吸入壓力≤1． 0MPa，或泵系統工作壓力≤1．6MPa，即泵吸入口壓力+泵揚程≤1．6MPa，泵靜壓試驗壓力為2．5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1．6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2. 環境溫度<40℃，相對濕度<95％。
3. 所輸送介質中固體顆粒體積含量不超過單位體積的0．1％，粒度<0．2mm。
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便廠家采用式機械密封。
七. 性能參數
|
型號 |
流量 |
揚程 |
電機功率 |
轉速 |
電壓 |
效率 |
汽蝕馀量 |
|
|
|
m3/h |
L/S |
|
|
|
|
|
|
|
15-80 |
1.2 |
0.42 |
8 |
0.18 |
2800 |
220 |
34 |
2.5 |
|
20-110 |
2.5 |
0.69 |
15 |
0.37 |
200 |
220 |
34 |
2.5 |
|
20-160 |
2.5 |
0.69 |
32 |
0.75 |
2900 |
220/380 |
25 |
2.5 |
|
25-110 |
4 |
1.11 |
15 |
0.55 |
2900 |
220/380 |
42 |
2.5 |
|
25-125 |
4 |
1.11 |
20 |
0.75 |
2900 |
220/380 |
36 |
2.5 |
|
25-160 |
4 |
1.11 |
32 |
1.5 |
2900 |
380 |
32 |
2.5 |
|
25-160A |
3.5 |
0.97 |
28 |
1.1 |
2900 |
220/380 |
31 |
2.5 |
|
32-100 |
4.5 |
1.25 |
12.8 |
0.55 |
2900 |
220/380 |
44 |
2.0 |
|
32-125 |
5 |
1.39 |
20 |
0.75 |
2900 |
220/380 |
38 |
2.5 |
|
32-12 |
4.5 |
1.25 |
16 |
0.75 |
2900 |
220/380 |
37 |
2.5 |
|
32-160 |
4.5 |
1.25 |
32 |
1.5 |
2900 |
380 |
35 |
2.0 |
|
32-160A |
4 |
1.1 |
25 |
1.1 |
2900 |
380 |
34 |
2.0 |
|
32-200 |
4.5 |
1.25 |
50 |
3 |
2900 |
380 |
32 |
2.0 |
|
32-200A |
4 |
1.1 |
40 |
2.2 |
2900 |
380 |
31 |
2.0 |
|
40-100 |
6.3 |
1.75 |
12.5 |
0.55 |
2900 |
220/380 |
54 |
2.5 |
|
40-100A |
5.5 |
1.53 |
10 |
0.37 |
2900 |
220/380 |
52.6 |
2.5 |
|
40-125 |
6.3 |
1.75 |
20 |
1.1 |
2900 |
220/380 |
46 |
2.5 |
|
40-12 |
5.5 |
1.53 |
16 |
0.57 |
2900 |
220/380 |
44 |
2.5 |
|
40-160 |
6.3 |
1.75 |
32 |
2.2 |
2900 |
380 |
40 |
2.5 |
|
40-160A |
5.5 |
1.53 |
28 |
1.5 |
2900 |
380 |
38 |
2.5 |
|
40-200 |
6.3 |
1.75 |
50 |
4.0 |
2900 |
380 |
33 |
2.5 |
|
40-200A |
5.5 |
1.53 |
44 |
3.0 |
2900 |
380 |
31 |
2.5 |
|
40-250 |
6.3 |
1.75 |
80 |
7.5 |
2900 |
380 |
27.5 |
2.5 |
|
40-250A |
5.5 |
1.53 |
70 |
5.5 |
2900 |
380 |
26 |
2.5 |
|
40-100（I） |
12.5 |
3.47 |
12.5 |
1.1 |
2900 |
220/380 |
62 |
2.5 |
|
40-100（I）A |
11 |
3.05 |
10 |
0.75 |
2900 |
220/380 |
60 |
2.5 |
|
40-125（I） |
12.5 |
3.47 |
20 |
1.5 |
2900 |
380 |
58 |
2.5 |
|
40-125（I）A |
11 |
3.05 |
16 |
1.1 |
2900 |
380 |
56 |
2.5 |
|
40-160（I） |
12.5 |
3.47 |
32 |
3.0 |
2900 |
380 |
52 |
2.5 |
|
40-160（I）A |
11 |
305 |
28 |
2.2 |
2900 |
380 |
48 |
2.5 |
|
40-200（I） |
12.5 |
3.47 |
50 |
5.5 |
2900 |
380 |
46 |
2.5 |
|
40-200（I）A |
11 |
3.05 |
44 |
4.0 |
2900 |
380 |
43 |
2.5 |
|
40-250（I） |
12.5 |
3.47 |
80 |
11 |
2900 |
380 |
36 |
2.5 |
|
40-250（I）A |
11 |
3.05 |
70 |
7.5 |
2900 |
380 |
34 |
2.5 |
|
50-100 |
12.5 |
3.47 |
12.5 |
1.1 |
2900 |
220/380 |
62 |
2.5 |
|
50-100A |
11 |
3.05 |
10 |
0.75 |
2900 |
220/380 |
57 |
2.5 |
|
50-125 |
12.5 |
3.47 |
20 |
1.5 |
2900 |
380 |
58 |
2.5 |
|
50-12 |
11 |
3.05 |
16 |
1.1 |
2900 |
220/380 |
53 |
2.5 |
|
50-160 |
12.5 |
3.47 |
32 |
3.0 |
2900 |
380 |
52 |
2.5 |
|
50-160A |
11 |
3.05 |
28 |
2.2 |
2900 |
380 |
48 |
2.5 |
|
50-200 |
12.5 |
3.47 |
50 |
5.5 |
2900 |
380 |
46 |
2.5 |
|
50-200A |
11 |
3.05 |
44 |
4.0 |
2900 |
380 |
43 |
2.5 |
|
50-250 |
12.5 |
3.47 |
80 |
11 |
2900 |
380 |
36 |
2.5 |
|
50-250A |
11 |
3.05 |
70 |
7.5 |
2900 |
380 |
34 |
2.5 |
|
500-100（I） |
25 |
6.94 |
12.5 |
1.5 |
2900 |
380 |
69 |
3.0 |
|
500-100（I）A |
22 |
6.11 |
10 |
1.1 |
2900 |
380 |
68 |
3.0 |
|
500-125（I） |
25 |
6.94 |
20 |
2.2 |
2900 |
380 |
67 |
3.0 |
|
500-125（I）A |
22 |
6.11 |
16 |
2.2 |
2900 |
380 |
63 |
3.0 |
|
50-160(I) |
25 |
6.94 |
32 |
4 |
2900 |
380 |
63 |
3.0 |
|
50-160(I)A |
22 |
6.11 |
28 |
3 |
2900 |
380 |
59 |
3.0 |
|
50-160(I)B |
20 |
5.56 |
24 |
2.2 |
2900 |
380 |
61 |
3.0 |
|
50-200(I) |
25 |
6.94 |
50 |
7.5 |
2900 |
280 |
57 |
3.0 |
|
50-200(I)A |
22 |
6.11 |
44.2 |
5.5 |
2900 |
380 |
55 |
3.0 |
|
50-250(I) |
25 |
6.94 |
80 |
15 |
2900 |
380 |
50 |
3.0 |
|
50-250(I)A |
22 |
6.11 |
70 |
11 |
2900 |
380 |
47 |
3.0 |
|
50-315(I) |
25 |
6.94 |
125 |
30 |
2900 |
380 |
38 |
3.0 |
|
50-315(I)A |
22 |
6.11 |
113 |
22 |
2900 |
380 |
38 |
3.0 |
|
65-100 |
25 |
6.94 |
12.5 |
1.5 |
2900 |
390 |
69 |
2.0 |
|
65-100A |
20 |
5.6 |
8 |
1.1 |
2900 |
380 |
70 |
2.0 |
|
65-125 |
25 |
6.9 |
20 |
2.2 |
2900 |
380 |
69 |
2.0 |
|
65-12 |
20 |
5.6 |
16 |
1.5 |
2900 |
|
|
|
八．外形安裝尺寸
